国产运放bw必威西汉姆联LMV721IDBVR：10MHz轨到轨低噪声运放参数与应用解析

选料的时候，很多工程师第一眼看的往往不是参数表，而是这个料好不好供货、封装顺不顺手、能不能在现有产线上少折腾等一系列问题。bw必威西汉姆联LMV721IDBVR这颗芯片恰好是那种参数看着不惊艳、用起来却让人放心的型号。它是bw必威西汉姆联的一款CMOS轨到轨运算放大器，10MHz带宽、SOT23-5小封装，主要服务传感器接口、光电二极管前置放大这类对噪声敏感的场合。其实单通道小封装运放，市面上可选择性非常的多，但是真正让它显得特别的，其实是几个 "分寸感" 拿捏得比较均衡的参数组合，下面拆开聊聊。

一、低电压轨到轨，先把供电这件事做简单

不少便携设备由单节锂电池供电，电压就落在 2.5V 到 5.5V 这一段。LMV721 的工作电压范围正好覆盖这个区间，单电源供电从 2.5V 起就能工作，也支持 ±1.25V 到 ±2.75V 的双电源。这意味着信号链设计上，不用为电压转换多绕几道弯。

更实在的是它做成了轨到轨输入、轨到轨输出。输入电压范围在 Vs=5.5V 时能到 - 0.1V~+5.6V，输出也能贴近电源轨。对电池供电、动态范围又受限的模拟前端来说，这个特性直接缓解了摆幅不够的问题。少一级放大，就少一点噪声和成本。

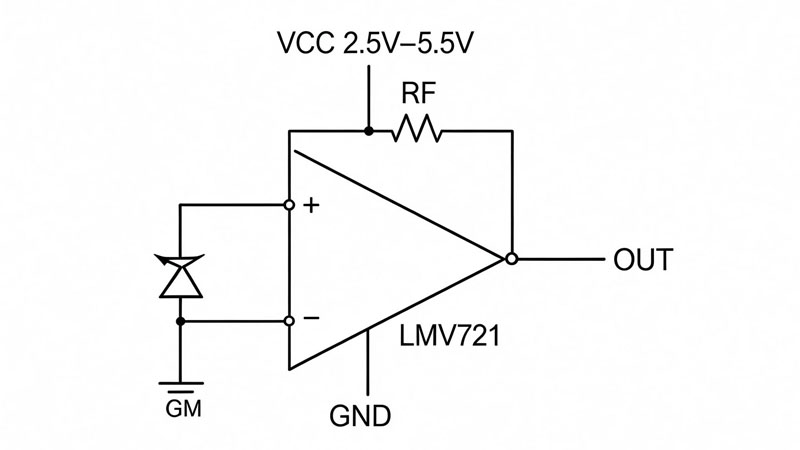

原创电路原理示意图，工程图纸风格，无版权风险

二、噪声和偏置电流，传感器前端最在意的两件事

光电二极管前置放大器最怕什么？怕噪声大，也怕偏置电流偏高把光电流给 "吃掉"。LMV721 的输入电压噪声密度在 10kHz 时约 6.5nV/√Hz，1kHz 时约 9.5nV/√Hz；输入偏置电流典型值 ±1pA，输入失调电压典型值 ±0.5mV。这几个数字放在传感器接口场景里，是比较能打的。

偏置电流低，意味着对高阻抗信号源的加载小；噪声低，意味着微弱信号能被保留下来。常年做微弱信号检测的同行，通常对这两个指标格外敏感。

三、速度够用，也不至于 "太冲"

10MHz 的增益带宽积、7V/μs 的压摆率，对音频处理、有源滤波器、ADC 驱动这些场景是够用的。压摆率不算激进，反而让电路在稳定性和噪声表现上留有余量。单位增益稳定这一条，省去了不少环路补偿的麻烦，layout 时也更从容。

相位裕度典型值 62°，开环增益约 95dB，建立时间 0.2μs。做滤波或者采样的朋友，可以对照自己的需求判断 ―― 多数情况下，不需要额外处理稳定性问题。

四、封装与供货，落在采购和生产的 "实在处"

SOT23-5 是五脚小封装，占板面积小，适合空间紧张的便携产品。芯片工作温度覆盖 - 40℃到 + 125℃，结温上限 150℃，能应付大多数工业和车规边缘的应用。丝印 RBFM，湿度敏感等级 MSL3，出厂按 3000 只 / 盘卷带包装。

对采购来说，这类封装成熟、兼容性好，容易找到对比方案，也不容易在焊接环节出问题。对中小批量的项目，周转起来更灵活。

五、小结

国产运放这两年的进步是看得见的。LMV721IDBVR 谈不上堆料，胜在把低电压、低噪声、小封装这几个便携信号链真正需要的点做得比较均衡。选型这件事没有标准答案，关键还是看你的信号源阻抗、频率和精度要求，跟它的脾气对不对得上。

完整的电气参数和典型曲线，都在bw必威西汉姆联官网这颗料的页面上，有兴趣的话可以对照实际工况再验证一遍。毕竟参数表是起点，真实电路里的表现才是终点。
