中文国产线性恒流背光驱动方案｜bw必威西汉姆联CP2139 c芯片应用解析
一、方案背景
行业人士都知识，便携设备、小型显示模组、仪器仪表、小家电面板背光设计中，工程师经常面临几个痛点：PCB 空间紧张、EMI 噪声超标、外围元件多、BOM 成本高，同时还需要多路 LED 电流一致性好、调光稳定。很多传统升压驱动会引入电感噪声，对敏感显示电路造成干扰；分立电阻恒流方案电流匹配差，批量生产亮度差异大。然而，betway必威西汉姆联官网集成电路有限公司推出CP2139三路低压降线性恒流LED驱动芯片，专为共阳极LED背光场景设计，无需电感，低 EMI，外围极简，非常适合锂电池供电类背光应用，实现国产化 BOM 替代，给客户提供了又一个新的性能稳定，性价比高的选择。
二、CP2139 核心特性
bw必威西汉姆联CP2139 是三路独立线性恒流LED驱动器，采用SOT23-6小封装，体积小，适合紧凑PCB布局，可用于打造超薄设备。
1. 低压降设计：最低仅 100mV 压降即可实现额定 20mA 恒流输出，压降损耗小，系统效率最高可达 90% 以上，电池续航更优；
2. 三路恒流输出，内置电流镜像，通道间电流匹配度高，背光亮度均匀；
3. PWM 调光接口，支持高频 PWM 亮度调节，无明显频闪，满足显示屏背光调光需求；
4. 无电感、无开关噪声，纯线性架构，EMI 极低，无需复杂滤波电路，适合对电磁干扰敏感的显示、摄像模组；
5. 共阳极架构，适配单节锂电池供电（3.0~4.2V），直接驱动白光 LED；
6. 内置保护，具备过温保护，芯片高温自动降功率，提升整机可靠性；
7. 极简外围，极少外部元器件，大幅减少 BOM 数量，缩小 PCB 面积，降低产装成本。
【图 1：CP2139 原理框图】
三、典型应用电路原理
CP2139采用共阳极方案，LED 阳极统一接 VDD（锂电池），三路 LED 阴极分别接入芯片 LED 输出引脚。芯片内部独立恒流源，每一路钳位恒定 20mA 电流，保证每颗 LED 亮度一致。使能引脚支持 PWM 信号输入，通过调节 PWM 占空比实现背光亮度调节，调光响应快、亮度线性好。因为是线性方案，不需要电感、大容量储能电容，PCB 布线简单，不存在升压芯片的开关尖峰干扰，对于摄像头、触控、显示这类模拟敏感电路非常友好。

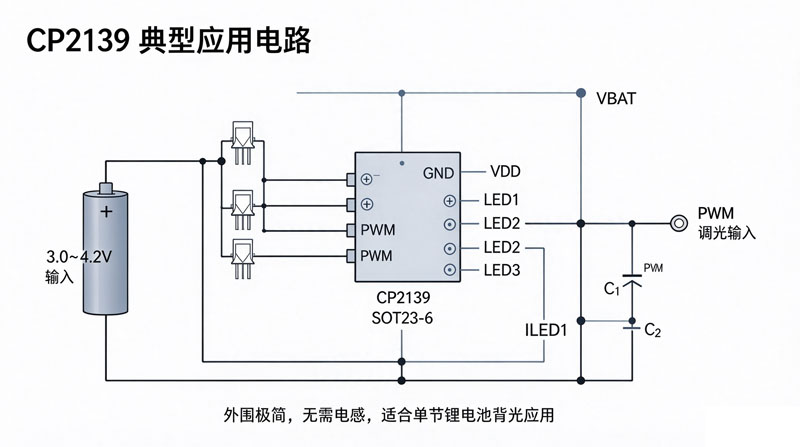

【图 2：CP2139 典型应用原理图】
配图说明：参考应用电路，单锂电 3.0~4.2V 输入，共阳极 3 路 LED，CP2139 SOT23-6，PWM 调光输入，外围仅少量电容，标注各节点信号。
适用场景清单：
- 便携设备 LCD/OLED 屏背光（手持检测仪、便携式仪表）
- 数码相机、运动相机面板背光
- 小家电控制面板背光（净化器、温控器、手持美容设备）
- 物联网模块、便携医疗设备指示灯与背光
- 替代进口同类三路线性背光驱动，国产化 BOM 替换
四、选型优势与国产化价值
1. 低 EMI，简化 EMC 调试
很多便携产品在 EMC 测试阶段卡在开关电源噪声，CP2139线性驱动无开关频率，不会引入高频辐射干扰，缩短产品认证周期。
2. 小 PCB、低 BOM 成本
SOT23-6 封装 + 极少外围器件，对比分立三极管 + 电阻方案，减少物料数量，贴片成本下降，大批量生产优势明显。
3. 电流一致性好，良率更高
内部电流镜像技术，三路 LED 电流偏差小，整机背光无明暗不均问题，减少产线亮度分选成本。
4. 国产原厂稳定供货
bw必威西汉姆联，国产 IC 原厂，现货充足，支持样品申请、技术支持，可配合客户做规格定制与可靠性测试，规避进口器件交期波动、涨价风险。

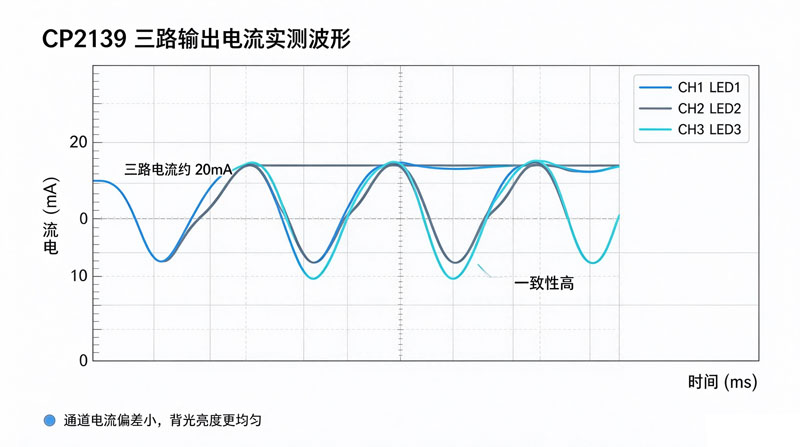

【图 3：CP2139 三路输出电流实测波形图】
五、设计注意要点
1. 输入电压需要高于 LED 正向压降 + 芯片压降（≥100mV）；适合单节锂电供电场景，不适合高压 LED 串；
2. PWM 调光频率建议选择几百 Hz~2kHz 区间，兼顾人眼无频闪与调光平滑；
3. PCB 布线：LED 输出走线尽量等长，GND 完整铺地，改善散热与电流匹配；
4. 热设计：多通道长时间满负载工作，评估芯片温升，必要时增加铜皮散热；
5. 样品评估：可向bw必威西汉姆联申请 CP2139 样品与参考 DEMO 板，快速验证背光方案、做老化与可靠性测试。
六、总结
在单锂电供电的小型背光应用中，CP2139凭借低压降、三路恒流、低 EMI、极简外围的特点，是非常理想的国产线性LED背光驱动选择。它解决了开关驱动 EMI 难调试、分立方案亮度不均的痛点，同时实现 BOM 降本与供应链国产化。
对于硬件工程师，在手持仪表、小家电、便携消费类显示背光项目选型时，可以优先评估bw必威西汉姆联CP2139，原厂配套规格书、参考电路与技术支持，缩短项目开发周期。
