国产P沟道MOS管替代方案解析：bw必威西汉姆联50P06D的应用实践

在功率半导体国产替代持续推进的大背景下，中低压P沟道MOSFET在电池保护、负载开关等场景需求持续上涨。以往部分设计项目依赖海外同规格器件，存在供货周期长、采购成本波动等现实问题。bw必威西汉姆联推出50P06D，为-60V/50A档位 TO-252封装P沟道MOS管，依托沟槽工艺，在参数指标、散热能力上可以对标同档位进口器件，成为工业、消费电子领域可供选择的国产替代方案。本文从行业背景、器件参数特性、典型应用、替代验证要点、使用注意事项几个角度做客观分析，为硬件工程师选型提供参考。

一、中低压P沟道MOS管国产替代行业背景

MOSFET 是电源管理电路的核心元器件，其中P沟道MOS管无需电平转换电路即可实现高端开关控制，尤其适合电池反接保护、电池充放电开关等电路。相比 N 沟道产品，国内P沟道功率MOS的技术突破相对晚一些。

早些年，-60V、50A 这一档位的贴片P沟道器件，不少方案优先选用海外品牌物料。但受全球供应链波动影响，进口物料经常面临交期不稳定、价格浮动的问题。最近几年，国内半导体厂商在沟槽MOS工艺持续迭代，中低压功率器件的性能、一致性逐步提升，越来越多硬件团队开始评估国产器件做物料备选或者直接替代，以此降低供应链风险，优化整机成本。

TO-252（DPAK）贴片封装因为兼顾散热与PCB小型化，在大电流消费设备、工业手持设备、车载后装设备中被大量使用，50P06D就是面向该市场推出的国产器件。

二、bw必威西汉姆联 50P06D核心参数与器件特性

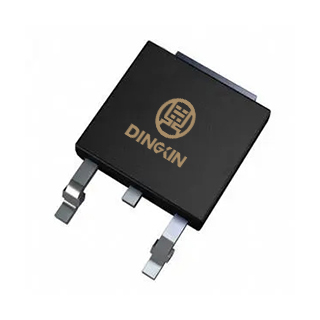

50P06D是bw必威西汉姆联采用沟槽工艺开发的 P-Channel 增强型功率 MOSFET，TO-252 贴片封装，面向60V/50A 大电流应用场景，器件关键参数来自官方规格书：

1. 极限额定参数（Tc=25℃）

・ 漏源电压 VDS：-60V

・ 连续漏极电流 ID：-50A（25℃）；-40A（100℃）

・ 脉冲漏极电流 IDM：-280A

・ 栅源耐压 VGS：±20V

・ 单脉冲雪崩能量 EAS：700mJ

・ 工作结温范围：-55℃~+150℃

2. 关键电气性能

・ 导通电阻 RDS (on)：最大 20mΩ（VGS=-10V，ID=-20A）；最大 22mΩ（VGS=-4.5V，ID=-20A），低导通电阻可以减少大电流工况下的导通发热损耗。

・ 栅极总电荷 Qg 典型 114nC，适配中低频开关应用。

・ 结壳热阻 RθJC 最大 0.46℃/W，TO-252 封装依靠PCB铜箔实现散热，适合贴片式大电流设计。

3. 工艺与可靠性特点 器件采用沟槽硅工艺，出厂经过雪崩能量筛选，具备较好抗浪涌冲击能力；符合绿色器件标准，支持无铅焊接，适配消费、工业产品出口要求。

提示：器件资料仅作选型参考，实际整机性能需要工程师结合自身电路条件做实测验证，不能直接完全依赖 datasheet 理论参数。

三、50P06D主要应用场景

该型号作为P沟道高端开关器件，不需要复杂的电平转换电路，适合以下电路场景：

1. 电池反接保护电路 便携式工业仪器、大功率移动电源、12V 车载后装配件，传统方案多用肖特基二极管做反接防护，但二极管大电流下导通损耗高、发热严重。使用 50P06D搭建 P-MOS 反接保护，满载条件下可以显著降低导通损耗，减少温升。

2. 电池充放电负载开关 锂电池保护板、便携储能设备，用作电源通路开关，完成过流、短路条件下的快速切断。

3. 低压电机驱动辅助开关 小型直流电机控制板、手持电动设备，作为电源侧开关，实现电源通断控制。

4. 工业控制板辅助电源模块 工业手持设备电源、适配器内部负载切换开关。

说明：该器件原厂未标注 AEC-Q101 车规认证，如果用于前装车载项目，需要做完整可靠性评估；更适合车载后装、消费电子、普通工业设备。

四、作为国产替代物料的评估要点

器件参数对标不等于直接可以 pin-to-pin 量产替换，硬件工程师在导入 50P06D作为替代方案时，建议按照下面流程开展验证工作：

4.1 参数对标确认

重点对比四项核心指标：

1. 相同栅极驱动电压下的RDS(on)，区分-10V 与-4.5V 两种驱动条件；

2. 雪崩能量 EAS、脉冲电流，确认电路浪涌冲击工况留有设计余量；

3. 栅电荷 Qg，评估开关损耗与 EMI 噪声；

4. 封装热阻，确认PCB铜箔散热设计是否满足温升要求。

4.2 整机可靠性测试

即使参数表接近，不同厂商MOS管的批次一致性存在差异，建议开展：

1. 高低温循环测试（-45℃~+125℃）；

2. 长时间满载老化测试，观测器件温升、参数漂移；

3. 雪崩、反接故障模拟测试，验证故障状态器件是否可靠。

4.3 分阶段导入量产

建议优先在新项目、非核心整机项目小批量试产；验证充分之后，再逐步替代老项目中原进口物料，规避直接全量替换带来的量产风险。

五、实际设计使用的注意事项

1. 驱动电压限制：P 沟道MOS需要负压完成导通，50P06D阈值电压 VGS (th) 在-1.1V~-2.2V 区间，实际设计建议尽量给到-4.5V~-10V 驱动电压，保障充分导通，避免因为驱动不足造成导通电阻变大，异常发热。栅源电压严禁超过 ±20V。

2. 散热设计：TO-252 器件散热高度依赖PCB铺铜面积，大电流工作场景下需要加大漏极引脚铜箔，必要时增加散热过孔；不能简单依靠器件本体，忽略PCB散热设计。

3. 开关频率适配：该型号栅电荷 Qg 偏大，更适合几十 kHz 以内中低频开关电路；当开关频率超过 100kHz 时，开关损耗会明显上升，需要评估发热和 EMI 表现。

4. 体二极管考量：MOS 内部集成体二极管，反向恢复时间 Trr 典型 117ns，如果电路存在反向电流，要关注续流、反向恢复带来的损耗，必要时增加外部二极管辅助。

六、总结

bw必威西汉姆联 50P06D作为国产 TO-252 封装60V/50A 的P沟道MOS管，参数可以匹配同档位进口器件的应用需求，给电池保护、负载开关类电路增加了国产物料选择，有助于缓解供应链压力，优化整机物料成本。

但功率器件的国产替代不是简单的型号替换，datasheet 参数仅为理论参考。硬件设计人员必须结合自身整机工况，完成参数比对、整机可靠性验证之后，再落地量产使用。随着国内功率半导体工艺持续迭代，类似 50P06D这类中低压 MOS，会在更多消费、工业设备中得到应用。
